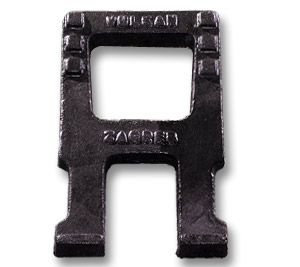

Stupaljke
← povratak na proizvode
Materijal izrade: sivi lijev
Premaz: crni bitumenski premaz

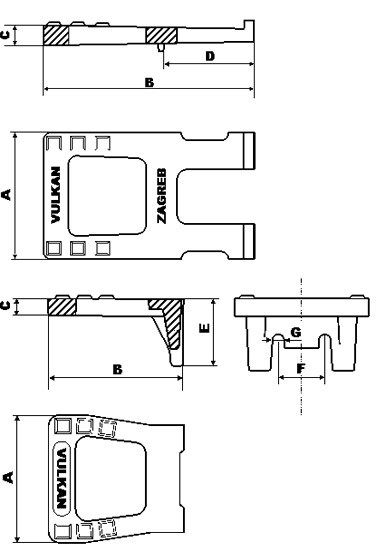

Skica je tipska - pojedini proizvodi po proporcijama i izgledu mogu se razlikovati od onih iz skice
| dimenzije (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|
| šifra | naziv proizvoda | širina stupaljke (A) | duljina stupaljke (B) | debljina gazišta stupaljke (C) | ugradbena duljina stupaljke (D) | visina oslonca stupaljke (E) | razmak/širina utora za vijak (F/G) | masa (kg) |
| 208107 | stupaljka (penjalica) | 150 | 250 | 20 | 1101 | — | — | 3,5 |
| 241902 | stupaljka (penjalica) na vijak | 150 | 150 | 20 | — | 80 | 50/122 | 3,5 |
| 1 Ovo je dio stupaljke koji se ubetonira u okno. 2 Za učvršćenje stupaljke u okno, preporučujemo vijak m10×60 s pripadajućom čeličnom "tiplom" Φ12×40 (ne isporučuju se uz stupaljke). |
||||||||
