Kanalske (slivničke) rešetke na šarnir

← povratak na proizvode

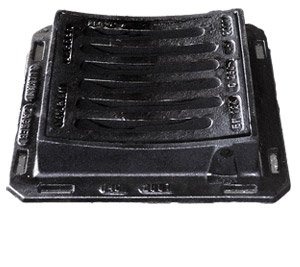

Kanalska rešetka na šarnir Materijal izrade: sivi lijev
Premaz: crni bitumenski premaz

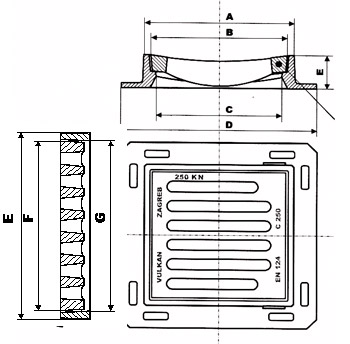

Skica je tipska - pojedini proizvodi po proporcijama i izgledu mogu se razlikovati od onih iz skice

Shema kanalske rešetke na šarnir

dimenzije (mm)
šifra naziv proizvoda širina okvira gore (A) širina rešetke (B) svijetli otvor okvira (C) širina okvira dolje (D) visina okvira (E) masa (kg)
314900 kan. rešetka na šarnir 400×400 EN124 C250 460×460 425×425 385×385 600×600 600 93
Odabir nosivosti poklopaca prema mjestu ugradbe (sukladno europskoj normi EN 124:1994):
  • Klasa A 15 (statička nosivost > 15 kN): za površine kojima se koriste isključivo pješaci i biciklisti
  • Klasa B 125 (statička nosivost > 125 kN): za pločnike, pješačke zone, parkirališta i garaže za osobna vozila
  • Klasa C 250 (statička nosivost > 250 kN): za odvodne kanale u zoni rubnika. Područje ugradbe ne smije prelaziti više od 0,5 m u zonu kolnka i 0,2 m u zonu pločnika
  • Klasa D 400 (statička nosivost > 400 kN): za vozne trakove (uključujući i ulice s vremenski ograničenim prometom), zaustavne trakove i površine namjenjene za parkiranje svih vrsta cestovnih vozila
