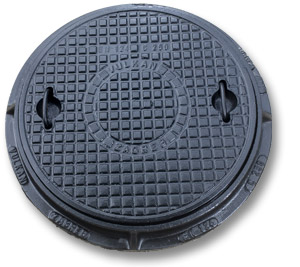

Kanalski poklopci s okruglim okvirom

← povratak na proizvode

Kanalski poklopac s okruglim okvirom Dosjed okvira i poklopca strojno obrađen
Natpis na poklopcu prema zahtjevu naručitelja
Materijal izrade: sivi lijev
Premaz: crni bitumenski premaz
Skica je tipska - pojedini proizvodi po proporcijama i izgledu mogu se razlikovati od onih iz skice

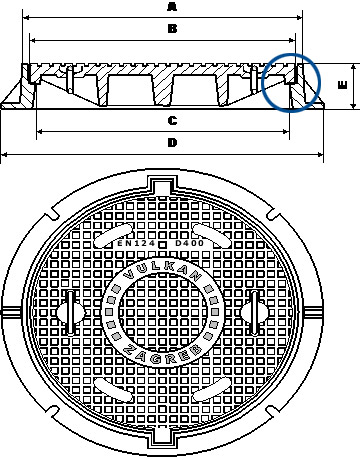

Shema kanalskog poklopca s okruglim okvirom

dimenzije (mm)
šifra naziv proizvoda širina okvira gore (A) širina poklopca (B) svijetli otvor okvira (C) širina okvira dolje (D) visina okvira (E) masa (kg)
208603 kan. poklopac Φ600 EN124 A15 Φ650 Φ630 Φ600 Φ690 40 60
208700 kan. poklopac Φ600 EN124 B125 Φ650 Φ630 Φ600 Φ690 40 70
208808 kan. poklopac Φ600 EN124 C250 Φ650 Φ630 Φ600 Φ700 70 90
208905 kan. poklopac Φ600 EN124 D400 Φ680 Φ635 Φ600 Φ760 105 150
232105 ul. poklopac vodovodni EN124 D400 Φ790 Φ680 Φ600 Φ925 150 195
Odabir nosivosti poklopaca prema mjestu ugradbe (sukladno europskoj normi EN 124:1994):
  • Klasa A 15 (statička nosivost > 15 kN): za površine kojima se koriste isključivo pješaci i biciklisti
  • Klasa B 125 (statička nosivost > 125 kN): za pločnike, pješačke zone, parkirališta i garaže za osobna vozila
  • Klasa C 250 (statička nosivost > 250 kN): za odvodne kanale u zoni rubnika. Područje ugradbe ne smije prelaziti više od 0,5 m u zonu kolnka i 0,2 m u zonu pločnika
  • Klasa D 400 (statička nosivost > 400 kN): za vozne trakove (uključujući i ulice s vremenski ograničenim prometom), zaustavne trakove i površine namjenjene za parkiranje svih vrsta cestovnih vozila
