Kanalski poklopci s četvrtastim okvirom

← povratak na proizvode

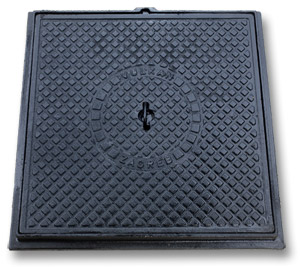

Kanalski poklopac s četvrtastim okvirom Natpis na poklopcu prema zahtjevu naručitelja
Materijal izrade: sivi lijev
Premaz: crni bitumenski premaz
Skica je tipska - pojedini proizvodi po proporcijama i izgledu mogu se razlikovati od onih iz skice

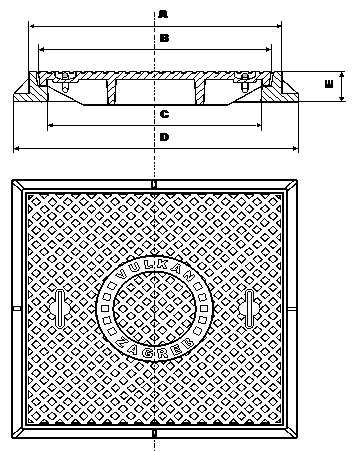

Shema kanalskog poklopca s četvrtastim okvirom

dimenzije (mm)
šifra naziv proizvoda širina okvira gore (A) širina poklopca (B) svijetli otvor okvira (C) širina okvira dolje (D) visina okvira (E) masa (kg)
208204 kan. poklopac 600×600 50 kN 620×620 600×600 570×570 670×670 55 65
208301 kan. poklopac 600×600 150 kN 655×655 625×625 590×590 715×715 65 85
208409 kan. poklopac 600×600 250 kN 655×655 625×625 590×590 715×715 65 115
208000 kan. poklopac 600×600 400 kN 690×690 660×660 610×610 755×755 110 190
215200 kan. poklopac 600×600 na ključ 50 kN1 620×620 600×600 570×570 670×670 55 65
215308 kan. poklopac 600×600 na ključ 250 kN1 655×655 625×625 590×590 715×715 65 115
300801 kan. poklopac 600×600 sa gumom 50 kN2 620×620 600×600 570×570 670×670 55 65
208506 kan. poklopac 500×500 15 kN 530×530 505×505 490×490 560×560 35 28
236909 kan. poklopac 500×500 250 kN 555×555 530×530 500×500 600×600 80 75
1 Poklopce je moguće "zaključati" u okvir pomoću ugrađene "brave" s zasunom.
2 U zoni dosjeda postavljena je gumena brtva, ručka je u hermetičkoj izvedbi. Ovime je osigurana vodonepropusnost poklopca.
Odabir nosivosti poklopaca prema mjestu ugradbe (sukladno europskoj normi EN 124:1994):
  • Klasa A 15 (statička nosivost > 15 kN): za površine kojima se koriste isključivo pješaci i biciklisti
  • Klasa B 125 (statička nosivost > 125 kN): za pločnike, pješačke zone, parkirališta i garaže za osobna vozila
  • Klasa C 250 (statička nosivost > 250 kN): za odvodne kanale u zoni rubnika. Područje ugradbe ne smije prelaziti više od 0,5 m u zonu kolnka i 0,2 m u zonu pločnika
  • Klasa D 400 (statička nosivost > 400 kN): za vozne trakove (uključujući i ulice s vremenski ograničenim prometom), zaustavne trakove i površine namjenjene za parkiranje svih vrsta cestovnih vozila
